Waterschap Aa en Maas vroeg twee jaar geleden GMB Civiel om een biologische rioolwaterzuiveringsinstallatie (RWZI) aan te leggen. Grootste uitdaging: de verwijdering van medicijnresten.
Biologische waterzuivering
Het waterschap in het noordoosten van Noord-Brabant omvat het stroomgebied van de Aa en haar zijrivieren, het Noord-Brabantse deel van het stroomgebied van de Maas en daarmee ook het Brabantse deel van de Peel. Voor het verbeteren van de kwaliteit van het gereinigde afvalwater vroeg het om een extra reinigingsstap in de vorm van een PACAS-installatie. PACAS staat voor Powdered Activated Carbon in Activated Sludge. Daarvoor wordt actief poederkool toegevoegd aan het actiefslibsysteem van een rioolwaterzuivering. De zeer fijne structuur en het grote oppervlak van het poederkool zorgen ervoor dat medicijnresten zich er goed aan kunnen binden. Daarna kunnen ze makkelijk worden verwijderd.
Actiefkool-installatie

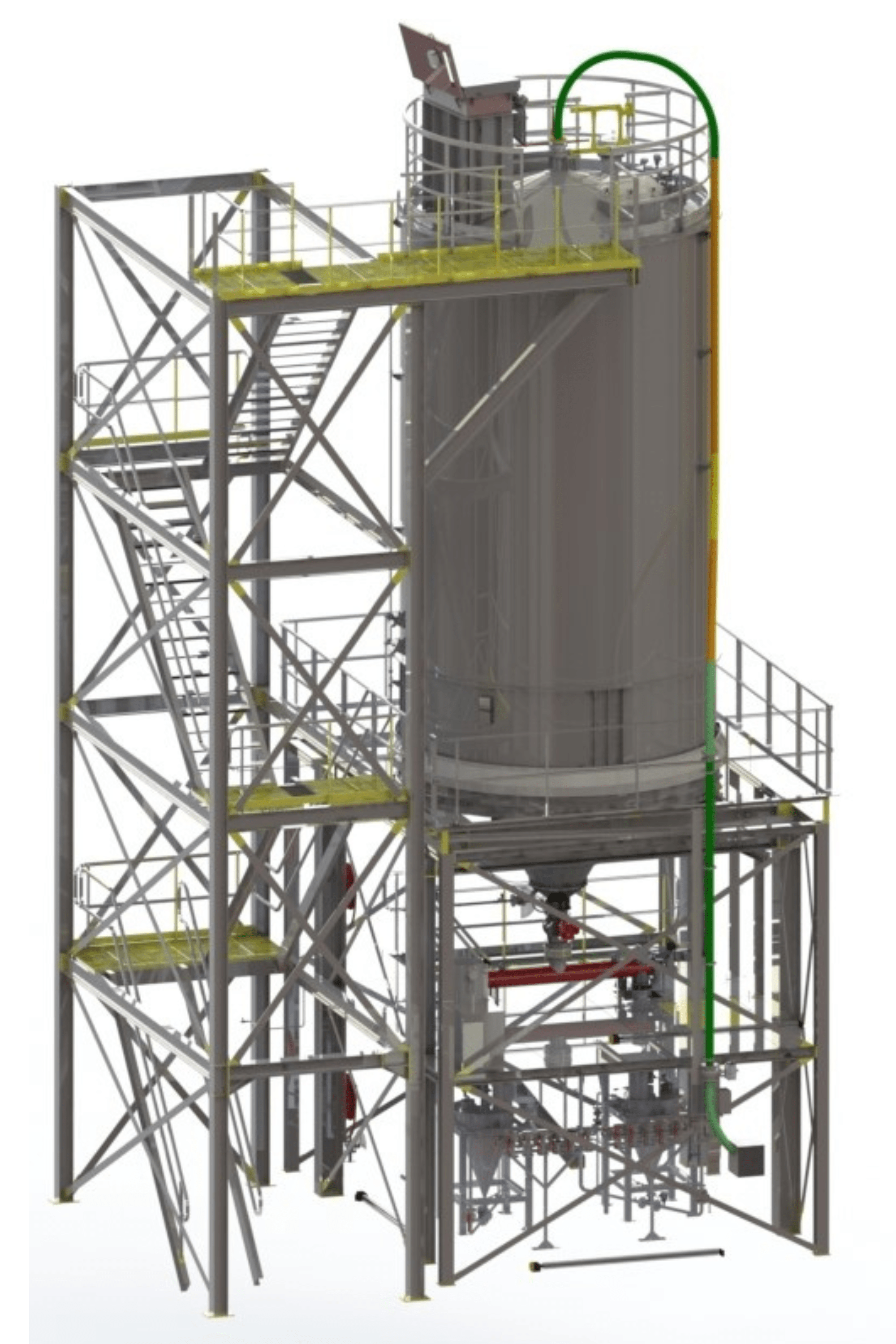

De totale opdracht aan GMB Civiel omvatte de ‘droge poeder’ opslag en verwerking en het transport van de slurry naar de zuiveringstanks. TBMA leverde op verzoek de PACAS-installatie conform het opgestelde bestek. De 85 m2 opslagsilo met actiefkoolpoeder zit vol instrumenten om eventuele broei in het actiefkool te detecteren. En veiligheidsvoorzieningen moeten de gevolgen van een eventuele stofexplosie zoveel mogelijk beperken. Het fluïdisatiesysteem in de siloconus stimuleert een soepele lossing van het poeder. De opslagsilo staat op weegcellen om het inhoudsgewicht continu te monitoren. De controlekamer geeft zo op tijd een signaal om een nieuwe voorraad actiefkool te bestellen.
De hele installatie draait sowieso volautomatisch met monitoring vanuit de centrale controlekamer. Variabele signalen van flowmeters en weegsystemen samen met andere procesmeldingen van de doseerinstallatie gaan via een BUS-systeem naar de controlekamer.

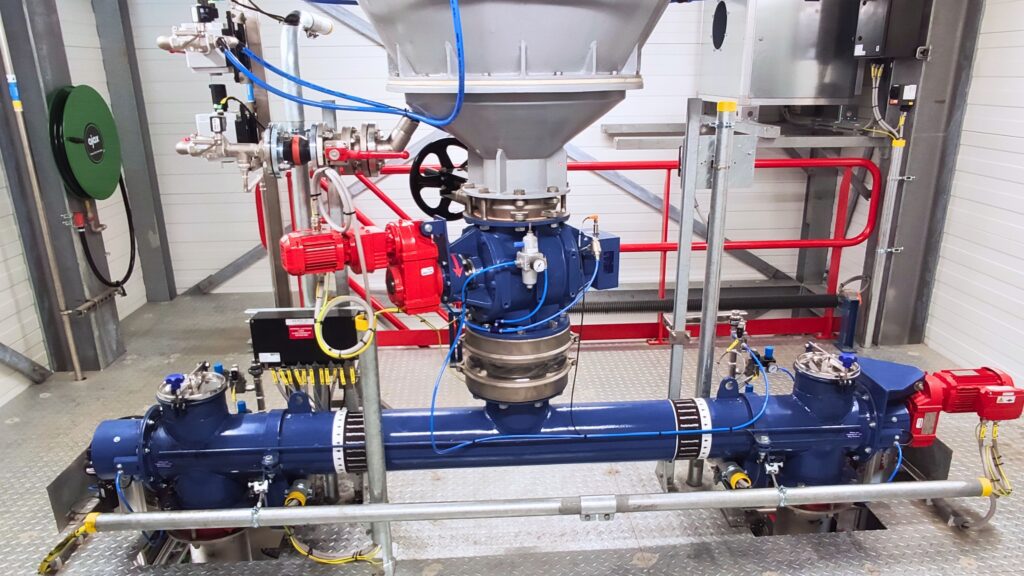

Het lossen van het actiefkool naar het procesgedeelte van de installatie gebeurt via een Atex-gecertificeerde doseersluis met daaronder een schroeftransporteur. Die kan zowel linksom als rechtsom draaien. De sluis fungeert ook als explosieslot tussen de silo en de rest van de procesapparatuur. De dubbele manchet tussen de sluis en de schroef zorgt er verder voor dat het wegen van de silo geen invloed ondervindt van de onderliggende, vaste apparatuur.
Doseren

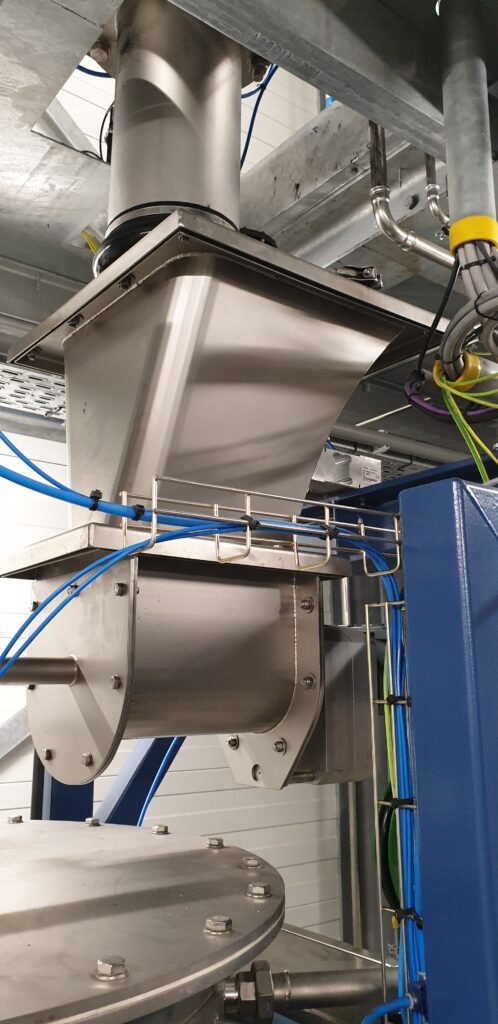

De schroeftransporteur bedient twee parallel opgestelde ‘loss-in-weight’ (LIW) feeders. Deze bestaan uit een voorraadhopper met onderin een kleine doseerschroef. Na het ontvangen van een ‘leeg’ signaal vanuit een van de LIW-feeders lost de sluis automatisch actiefkoolpoeder uit de silo in de schroef die vervolgens zorgt voor het vullen van de feeder. De draaisnelheid van de doseerschroef past zich door het signaal van het weegsysteem van de feeder continu aan om de ingestelde feedrate te bereiken.
Slurry
Onder de uitlaat van elke LIW-feeder zit een vortexvat. Het actiefkool valt in het midden van het vat dat tijdens het proces inwendig wordt besproeid met bedrijfswater. De zo ontstane slurry wordt aangezogen door een ejecteur en verpompt naar doseerpunten op de beluchtingstanks van de waterzuiveringsinstallatie. Door vermenging van de slurry met het afvalwater doet het actiefkool vervolgens zijn.
Onder de opslagsilo silo zit een handafsluiter om periodiek onderhoud van het onderliggende systeem te kunnen plegen zonder de silo te legen.
Toekomst
Waterschap Aa en Maas neemt een dezer dagen een zelfde Pacas-installatie in gebruik op RWZI Dinther .
Rob van de Sande, afdelingshoofd Afvalwaterbehandeling voor RWZI Den Bosch en Oijen: “Onze bacteriën die het huishoudelijk afvalwater zuiveren kunnen hulp gebruiken. Dankzij de Pacas-installatie worden medicijnresten en andere hardnekkige vervuiling beter uit het water gehaald. Hierdoor wordt het geloosde water schoner en draagt Aa en Maas een steentje bij aan een gezondere en schonere leefomgeving.”
