Geminiaturiseerde, lineaire motorassen en modules voor één- of meerassige toepassingen openen volgens de fabrikant nieuwe mogelijkheden voor efficiëntere processen. Het modulaire systeem leent zich voor functies in de laboratoriumautomatisering en de farmaceutische industrie.
Modulair systeem

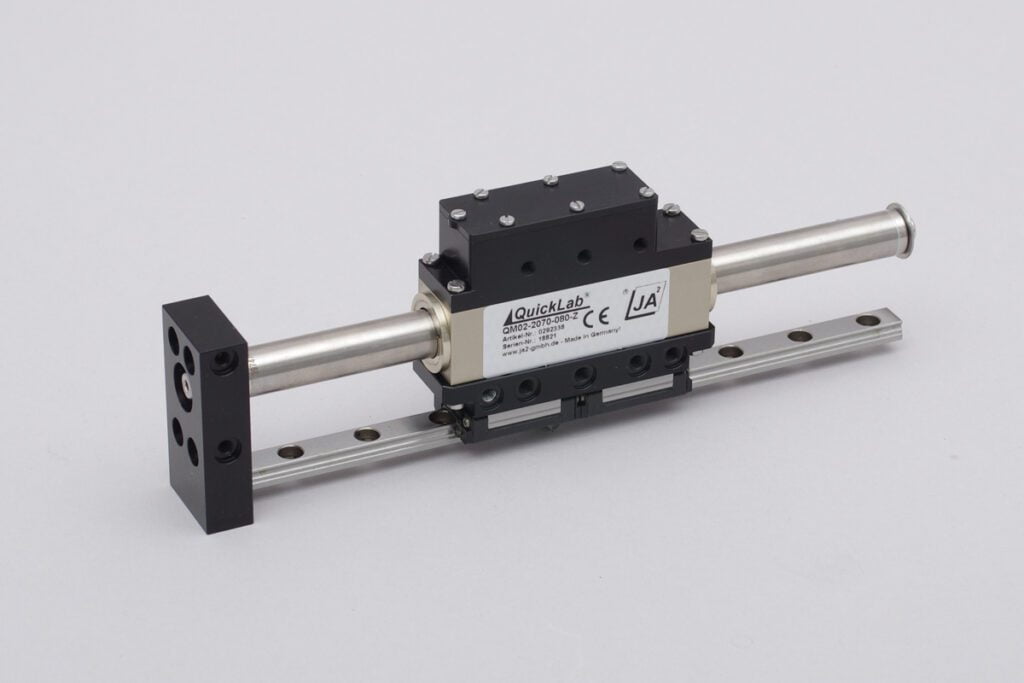

In reactie op vragen vanuit de farmaceutische industrie, de analysebranche en de medische technologie naar kleine maar functionele automatiseringsoplossingen, ontwikkelden de ingenieurs van Jung Antriebstechnik u. Automation GmbH JA² een nieuw modulair mechatronisch systeem. Het zogenaamde QuickLab beschikt over de kleine QM02 lineaire motormodules voor slaglengtes tot 160 mm. En de QA02 lineaire motorassen voor slaglengtes tot 220 mm combineren korte slaglengtes met een hoge dynamiek en nauwkeurigheid.
Motormodules

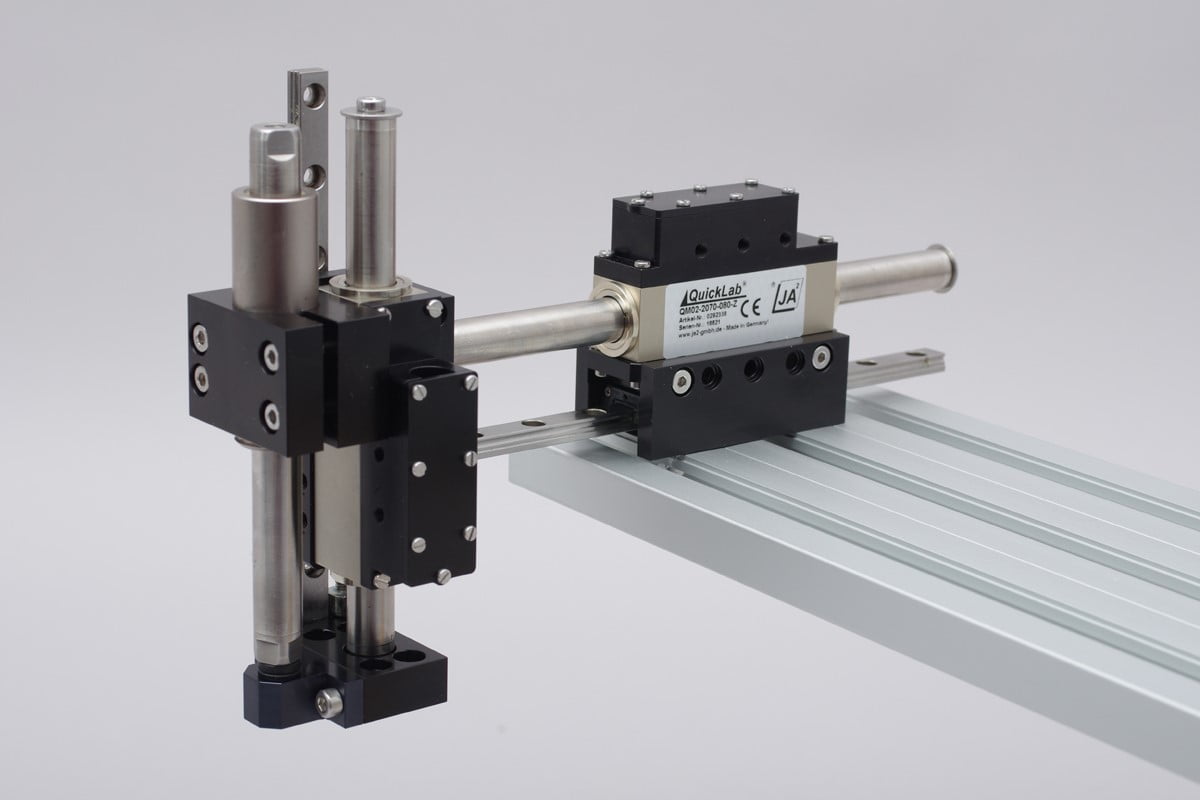

De mechanische constructie en de precisiegeleiderails in combinatie met twee kogellagersledes geven de modules en assen de stijfheid. Ze bieden een hoge herhaalbaarheid tijdens het positioneren van +/- 50 µm ondanks hun lichte constructie en lage bewegende massa. Afhankelijk van de last zijn snelheden tot 3 m/s en versnellingen tot 50 m/s² mogelijk. Met een breedte van 22 mm voorziet het systeem in de behoefte aan geminiaturiseerde enkel- en meerassige handlingsystemen. Optioneel kan de gebruiker kiezen voor gewichtscompensatie, magnetische handremmen, externe positiesensoren en adapterplaten.
Klein
De LM2070 lineaire motoren zijn verkrijgbaar met slaglengtes van 40 tot 220 mm. De compacte statorafmetingen bedragen 20 x 20 x 70 mm (B x H x L) en de continue kracht 9,2 N. Er is tot 28 N piekkracht beschikbaar. Het robuuste glijlager van de forcer-stang kan de hoge snelheden tot 3 m/s gemakkelijk aan. Met de geïntegreerde Hallsensoren bedraagt de absolute positioneernauwkeurigheid al +/- 0,1 mm, en de herhaalbaarheid +/- 50 µm. Met een optionele externe sensor verbetert de gebruiker dit tot +/- 0,01 mm en een herhaalbaarheid van +/- 1 µm. Het ontbreken van bewegende slijtonderdelen maakt hem praktisch onderhoudsvrij.
