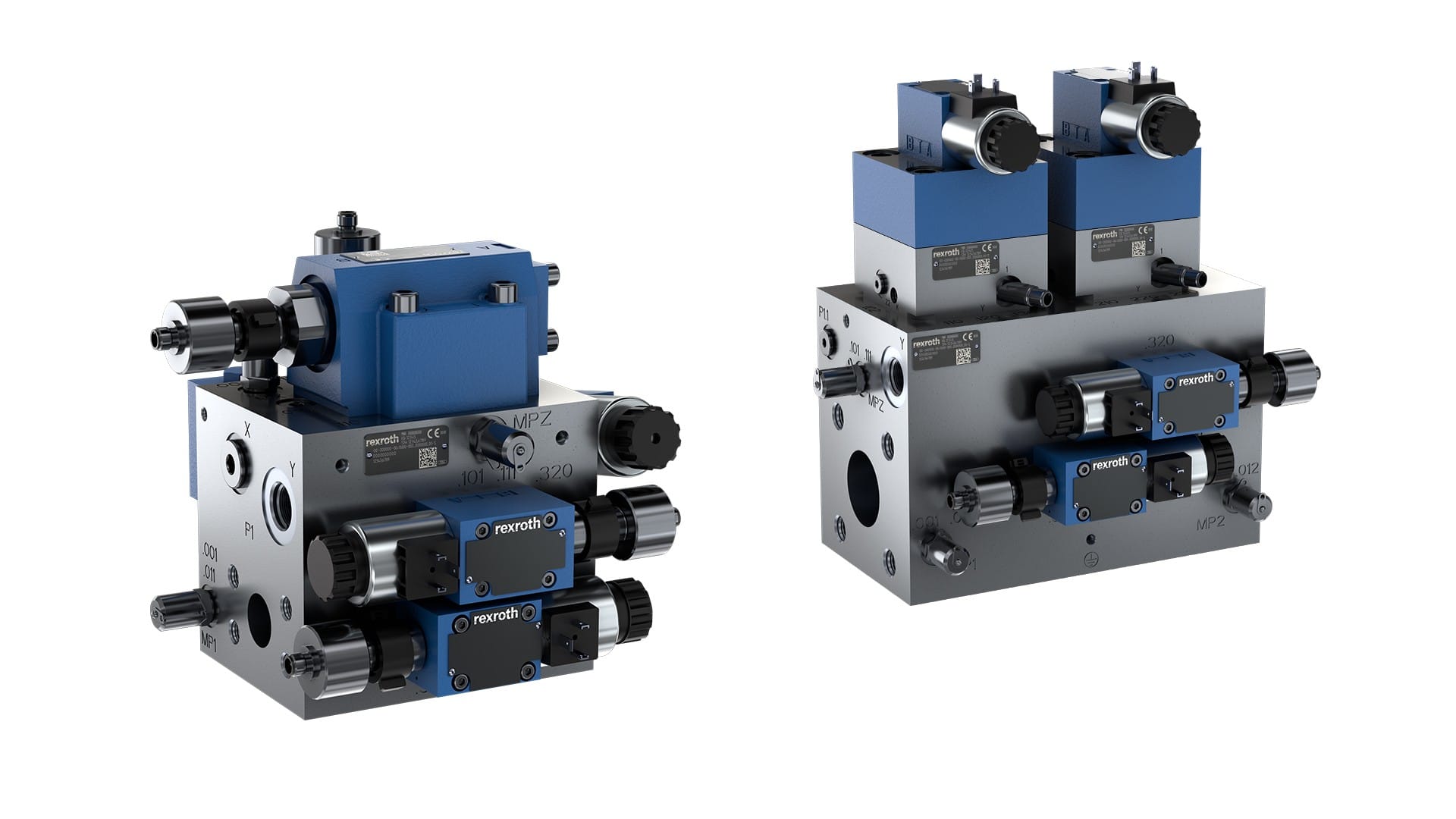

Met de nieuwe STO-manifolds presenteert Bosch Rexroth een kant-en-klare oplossing voor de efficiënte implementatie van functionele veiligheid in hydraulische systemen. Hij voldoet aan ISO 13849 tot de hoogste besturingscategorie Cat 4 PLe. Ze kunnen dienen als een afsluitfunctie voor volledige machines of voor systeemdelen in alle sectoren.
Gestandaardiseerd
Het gestandaardiseerde ontwerp met voorkeurscomponenten maakt tijdsbesparingen mogelijk in vergelijking met in-house ontwikkeling. Innovatieve componenten zoals de nieuwe generatie LC2A logic valves maximaliseren de prestaties en verhogen de energie-efficiëntie. Afhankelijk van de systeemdruk en de olieviscositeit bereikt het systeem sluitingstijden van minder dan 300 ms.
ISO 13849 definieert veiligheidsfuncties zoals het veilig uitschakelen van het koppel of de veilige ontkoppeling van de hydraulische voeding (Safe Torque Off, STO), het veilig drukloos maken van onder druk staande leidingen (Safe De-Energizing, SDE) of de veilige beperking van het volumestroom tijdens inbedrijfstellingen(Safe Limited Speed, SLS).
Met de nieuwe STO-manifolds kunnen machinefabrikanten en systeemintegrators vertrouwen op een gestandaardiseerde oplossing om de hydraulische, gedeeltelijke veiligheidsfuncties STO, SDE en SLS tot besturingscategorie 4 met minimale tijdsbesteding te implementeren. Dat verkort de normaal benodigde tijd voor projectplanning, ontwerp, installatie en veiligheidsbeoordeling. Gedetailleerde installatie-instructies en documentatie dragen hier ook aan bij.
STO-portfolio
Het STO-portfolio biedt drie basisvarianten voor verschillende eisen: Het hoogste veiligheidsniveau maakt een dubbelpositie-gecontroleerde afsluiting in serie (STO) mogelijk volgens Cat 4 PLe. De geïntegreerde bypass kan ook worden gebruikt om een SDE- en SLS-functie in dezelfde besturingscategorie te implementeren. Als de SLS-functie ook dient voor voorcompressie, vermindert het stoten als gevolg van schakel- en drukpieken bij het openen van de hoofdventielen. Dit beïnvloedt geluidsniveaus en de levensduur van de componenten positief.
De tweede variant biedt dezelfde reeks functies voor Cat 3 PLd, waarbij de bypassfuncties worden gevalideerd via een geïntegreerde druksensor. Dat maakt extra apparatuur met druksensoren in het systeem overbodig. De derde basisvariant zonder bypass voldoet aan de eisen voor een redundante afsluitfunctie (STO) volgens Cat 4 PLe.
De nieuwe hydraulische shut-off manifolds lenen zich voor zowel nieuwe systemen als moderniseringen. De gebruiker kan kiezen voor hydraulische vloeistoffen op basis van minerale olie (HLP) maar ook voor moeilijk ontvlambare vloeistoffen (HFC en HFDU). Het verzinkte oppervlak van de STO-Manifolds biedt langdurige corrosiebescherming.
Met een nominaal volumestroom tot 1500 l/min en een maximale bedrijfsdruk van 315 bar bereiken de STO-Manifolds gemeten sluitingstijden van minder dan 300 ms in de meeste bedrijfsomstandigheden, afhankelijk van de systeemdruk en de olieviscositeit.
Eenvoudige selectie
De juiste STO-Manifold-variant kan eenvoudig worden bepaald en besteld met slechts vier waarden: druk, volumestroom, haalbaar prestatieniveau (besturingscategorie) en vloeistof. Het gestandaardiseerde ontwerp met een uniform geboord basisblok verkort de levertijd aanzienlijk.

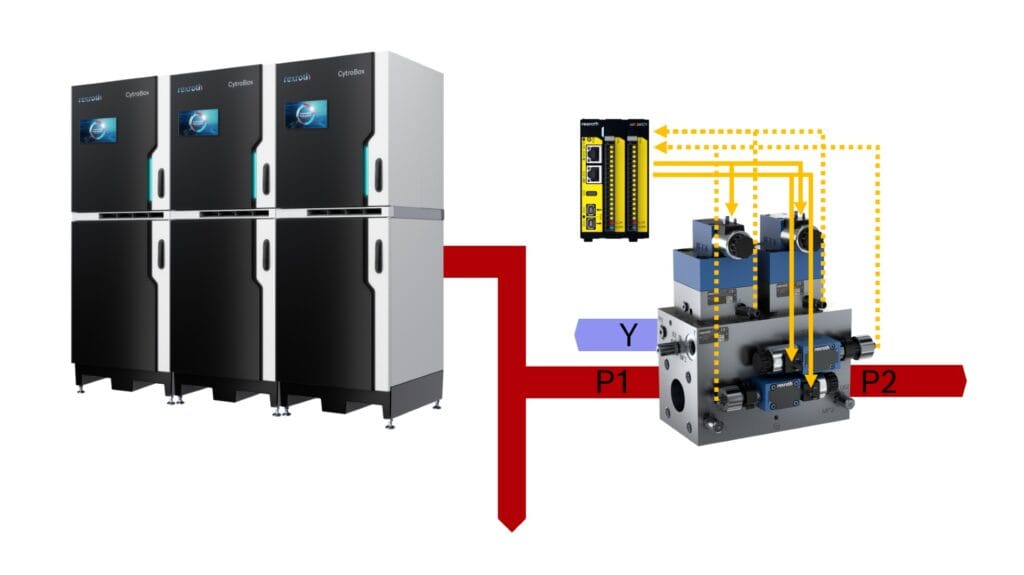

De fabrikant levert de STO-Manifold’s in de maten 20 tot 40. De maten 32 en 40 bereiken volgens de fabrikant dankzij de nieuwste generatie LC2A high-performance logic valves maximale prestaties en hoge energie-efficiëntie. Alle varianten beiden een lekvrije afsluiting in de hoofdleiding van P1 naar P2.
Bosch Rexroth biedt ook ctrlX CORE-besturingseenheden en ctrlX SAFETY-veiligheidsoplossingen aan voor het nieuwe STO-Manifold-portfolio.
